Der Unterschied zwischen Kantenbrechen und Kantenverrundung
Die Bearbeitung von Metallteilen erfordert nicht nur präzise Schnitte und formgebende Prozesse, sondern auch die sorgfältige Nachbearbeitung der entstehenden Kanten.
Bei BudExpert verstehen wir, dass die Qualität eines Metallteils maßgeblich von der professionellen Kantenbearbeitung abhängt. Ob durch das Laserschneiden von Rohren und Profilen oder das Wasserstrahlschneiden – jeder Schneidprozess hinterlässt Kanten, die einer fachgerechten Nachbearbeitung bedürfen.

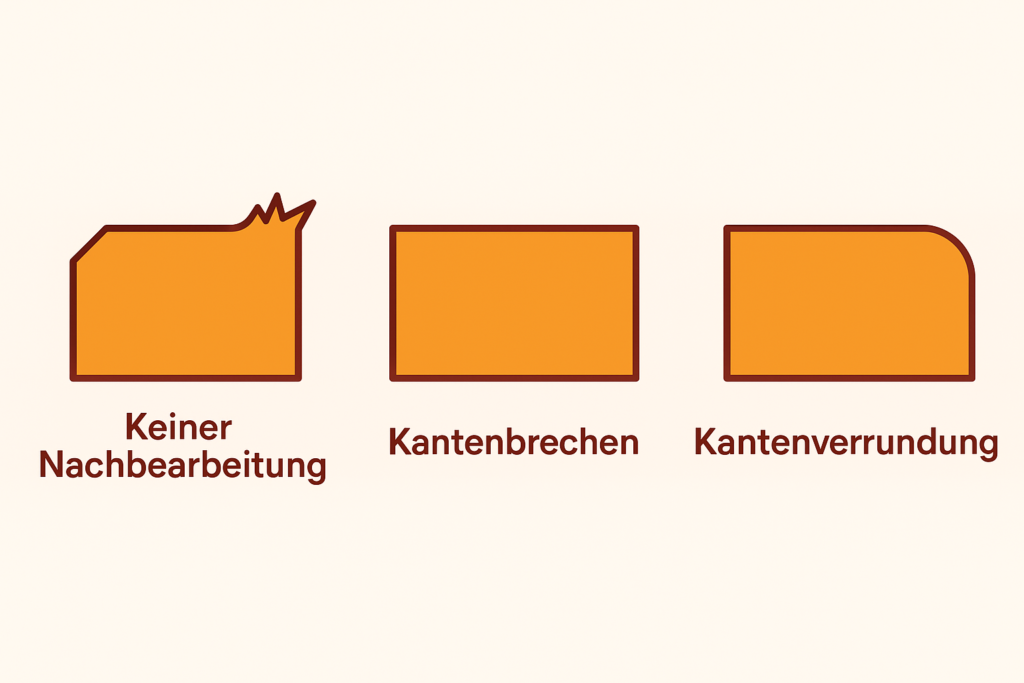

Die zwei wichtigsten Verfahren der Kantenbearbeitung sind das Kantenbrechen und die Kantenverrundung. Beide Methoden dienen dazu, scharfe Kanten zu entschärfen, unterscheiden sich jedoch grundlegend in ihrer Ausführung, dem erzielbaren Ergebnis und den Anwendungsbereichen.
In diesem umfassenden Artikel erläutern wir die technischen Unterschiede, praktischen Anwendungen und qualitativen Aspekte beider Verfahren.
Warum ist die Kantenbearbeitung überhaupt notwendig?
Jedes Metallverfahren hinterlässt zwangsläufig scharfe Kanten am Werkstück. Diese scharfen Kanten entstehen durch den mechanischen Trennvorgang des Materials und können verschiedene Probleme verursachen.
Sicherheitsaspekte und Verletzungsgefahr
Eine scharfe Kante stellt ein erhebliches Sicherheitsrisiko dar. Werkstücke mit unbearbeiteten Kanten können zu Verletzungen führen, sowohl während der Montage als auch im späteren Gebrauch. Dies ist besonders kritisch bei Blechgehäusen und Stahlgehäusen, die häufig manuell gehandhabt werden. Aus diesem Sicherheitsgrund ist eine Kantenbearbeitung oft unerlässlich.
Auswirkungen auf Beschichtung und Korrosionsschutz
Scharfe Kanten beeinträchtigen erheblich die Haftung der Beschichtung. Lackierungen und andere Oberflächenbehandlungen können an scharfen Kanten nicht gleichmäßig aufgetragen werden, was zu Schwachstellen im Korrosionsschutz führt.
Die Qualität der Lackierung leidet unter unbearbeiteten Kanten, da der Lack an diesen Stellen dünner aufgetragen wird oder sich sogar ablösen kann. Eine professionelle Kantenbearbeitung verbessert die Lebensdauer des gesamten Werkstücks durch besseren Korrosionsschutz.
Funktionale Bedeutung für die Montage
Bei der Montage von Metallteilen nach Maß oder komplexen Blechkonstruktionen können scharfe Kanten zu Problemen führen. Sie erschweren nicht nur die Handhabung, sondern können auch andere Bauteile beschädigen oder die Passgenauigkeit beeinträchtigen.
Was versteht man unter Kantenbrechen und wie wird es durchgeführt?
Das Kantenbrechen, auch als „Brechen von Kanten“ bezeichnet, ist das einfachste und am weitesten verbreitete Verfahren zur Kantenbearbeitung. Dabei wird die scharfe Kante durch einen kontrollierten mechanischen Vorgang gebrochen, wodurch eine kleine Fase entsteht. Diese Methode eignet sich besonders für die schnelle Bearbeitung großer Mengen von Werkstücken.
Manuelle Kantenbearbeitung
Das manuelle Kantenbrechen erfolgt traditionell mit Schleifpapier oder Handwerkzeugen. Dabei wird die Kante in einem Winkel von etwa 45 Grad angeschliffen, wodurch ein leichter Kantenbruch erforderlich wird. Diese Methode bietet große Flexibilität, ist jedoch zeitaufwändig und in der Gleichmäßigkeit begrenzt.
Maschinelle Bearbeitung
Spezielle Maschinen können mehrere Teile gleichzeitig bearbeiten und dabei einen gleichmäßigen Radius schleifen. Die Geschwindigkeit des Transportbandes lässt sich dabei an das jeweilige Material anpassen, sei es Stahl, Edelstahl oder Aluminium.
Technische Parameter beim Kantenbrechen
Beim Kantenbrechen entsteht typischerweise eine Fase mit einer Breite von 0,1 bis 2 mm. Der entstehende Winkel beträgt meist 45 Grad, kann aber je nach Anforderung variiert werden. Wichtig ist, dass die Oberfläche unbeschädigt bleibt und keine neuen Grate entstehen.
Wie funktioniert die Kantenverrundung und welche Vorteile bietet sie?
Die Kantenverrundung stellt die technisch anspruchsvollere Variante der Kantenbearbeitung dar. Hierbei wird nicht nur die scharfe Kante gebrochen, sondern ein gleichmäßiger, runder Radius erzeugt. Diese Methode erfordert spezialisierte Maschinen und bietet deutlich bessere Ergebnisse in Bezug auf Oberflächenqualität und Funktionalität.
Maschinelle Kantenverrundung
Eine Kantenverrundungsmaschine ist wesentlich komplexer als eine einfache Schleifmaschine. Sie arbeitet mit rotierenden Schleifscheiben oder -bändern, die um die Kante geführt werden und dabei einen präzisen, gleichmäßigen Radius erzeugen.
Präzision und Gleichmäßigkeit
Der große Vorteil der maschinellen Kantenverrundung liegt in der Präzision und Gleichmäßigkeit. Moderne Maschinen können einen genauen Radius anzeigen und reproduzieren, wodurch gleichbleibende Qualität gewährleistet wird. Dies ist besonders wichtig bei Serienfertigungen von Blechkonstruktionen oder wenn mehrere identische Metallteile gefertigt werden müssen.
Verschiedene Verrundungsverfahren
Beim Verrunden von Kanten kommen verschiedene Verfahren zum Einsatz. Neben dem klassischen Schleifen mit rotierenden Scheiben können auch Bürsten oder spezielle Walzen verwendet werden. Jedes Verfahren hat seine spezifischen Vorteile: Bürsten erzeugt eine besonders glatte Oberfläche, während Walzen sich für dünnere Bleche eignet.
Welche Materialien erfordern welche Kantenbearbeitung?
Die Wahl zwischen Kantenbrechen und Kantenverrundung hängt stark vom zu bearbeitenden Material ab. Verschiedene Metalle haben unterschiedliche Eigenschaften, die bei der Kantenbearbeitung berücksichtigt werden müssen.
Stahl und Edelstahl
Stahl lässt sich sowohl durch Kantenbrechen als auch durch Kantenverrundung gut bearbeiten. Aufgrund seiner Härte empfiehlt sich oft das maschinelle Verfahren, um gleichmäßige Ergebnisse zu erzielen. Edelstahl erfordert besondere Aufmerksamkeit, da er zur Kaltverfestigung neigt. Hier führt eine sanfte Kantenverrundung zu besseren Ergebnissen als das aggressive Kantenbrechen.
Aluminium und Leichtmetalle
Aluminium verhält sich bei der Kantenbearbeitung anders als Stahl. Das weichere Material neigt zur Gratbildung, weshalb die Kantenverrundung oft die bessere Wahl darstellt. Bei unseren Aluminium-Metallteilen setzen wir bevorzugt auf schonende Verrundungsverfahren, um die Materialeigenschaften zu erhalten.
Dickere Materialien und Bleche
Bei dickeren Blechen ab 5 mm ist oft eine Kantenverrundung erforderlich, um optimale Ergebnisse zu erzielen. Das einfache Kantenbrechen reicht hier meist nicht aus, um eine sichere und funktionale Kante zu erzeugen.
Wann sollte man sich für welches Verfahren entscheiden?
Die Entscheidung zwischen Kantenbrechen und Kantenverrundung sollte auf Basis verschiedener Faktoren getroffen werden. Dabei spielen sowohl technische als auch wirtschaftliche Aspekte eine Rolle.
Sicherheitsanforderungen
Wenn hohe Sicherheitsanforderungen bestehen, ist die Kantenverrundung meist die bessere Wahl. Die abgerundete Kante bietet einen besseren Schutz vor Verletzungen und ist besonders bei Bauteilen wichtig, die häufig manuell gehandhabt werden.
Beschichtungsanforderungen
Für Werkstücke, die später beschichtet werden sollen, empfiehlt sich die Kantenverrundung. Gleichmäßig verrundete Kanten verbessern die Haftung der Beschichtung und senken das Korrosionsrisiko – ein entscheidender Vorteil bei Außenanwendungen.
Wirtschaftliche Überlegungen
Das Kantenbrechen ist schneller und kostengünstiger, während die Kantenverrundung höhere Qualität, aber auch höhere Kosten bedeutet. Bei Großserien kann sich jedoch die Investition in eine Kantenverrundungsmaschine durchaus lohnen, da die Folgekosten durch bessere Beschichtungsqualität und längere Lebensdauer reduziert werden.
Qualitätskriterien und Prüfverfahren
Die Bewertung der Kantenbearbeitungsqualität erfolgt nach verschiedenen Kriterien. Dabei müssen sowohl optische als auch funktionale Aspekte berücksichtigt werden.
Oberflächenqualität
Eine professionelle Kantenbearbeitung muss eine glatte Oberfläche ohne Kratzer oder Riefen hinterlassen. Die Oberfläche sollte gleichmäßig sein und keine sichtbaren Bearbeitungsspuren aufweisen.
Maßhaltigkeit
Der erzeugte Radius oder die Fasenbreite muss den Vorgaben entsprechen und gleichmäßig über die gesamte Kantenlänge sein. Abweichungen können zu Funktionsproblemen oder ästhetischen Mängeln führen. Moderne Messgeräte ermöglichen eine präzise Kontrolle dieser Parameter.
Gratfreiheit
Nach der Kantenbearbeitung dürfen keine neuen Grate entstanden sein. Das Werkstück muss vollständig entgratet sein, um die Sicherheit und Funktionalität zu gewährleisten. Dies ist besonders wichtig bei Bauteilen, die in sensiblen Bereichen eingesetzt werden.
Fazit
Die Wahl zwischen Kantenbrechen und Kantenverrundung hängt von verschiedenen Faktoren ab, darunter Sicherheitsanforderungen, Beschichtung-Notwendigkeiten, Material und Wirtschaftlichkeit.
Während das Kantenbrechen eine schnelle und kostengünstige Lösung für einfache Anwendungen darstellt, bietet die Kantenverrundung deutlich bessere Ergebnisse bei höheren Qualitätsanforderungen.
Die kontinuierliche Weiterentwicklung der Kantenbearbeitung-Technologie eröffnet neue Möglichkeiten für präzisere und effizientere Bearbeitung. Gleichzeitig steigen die Anforderungen an Qualität und Sicherheit, wodurch die professionelle Kantenbearbeitung immer wichtiger wird.
Häufig gestellte Fragen (FAQ)
Kann man verschiedene Kantenbearbeitungsverfahren an einem Werkstück kombinieren?
Ja, es ist durchaus möglich und oft auch sinnvoll, verschiedene Verfahren zu kombinieren. Beispielsweise können kritische Kanten verrundet werden, während weniger beanspruchte Bereiche nur gebrochen werden. Dies ermöglicht eine kostenoptimierte Lösung bei gleichzeitig hoher Funktionalität.
Gibt es spezielle Verfahren für sehr dünne Bleche unter 1 mm?
Bei sehr dünnen Blechen muss besonders vorsichtig vorgegangen werden, um Verformungen zu vermeiden. Hier kommen oft spezielle Bürsten oder sehr feine Schleifmittel zum Einsatz. Manchmal ist auch eine chemische Entgratung die bessere Alternative.
Wie wirkt sich die Kantenbearbeitung auf die Schweißbarkeit aus?
Eine professionelle Kantenbearbeitung verbessert die Schweißbarkeit erheblich. Saubere, gratfreie Kanten ermöglichen bessere Schweißnähte mit höherer Festigkeit.
Können auch gekrümmte oder gebogene Kanten bearbeitet werden?
Moderne Kantenbearbeitungsmaschinen können auch komplexe Geometrien bearbeiten. Für gekrümmte Kanten gibt es spezielle Werkzeuge und Verfahren, die eine gleichmäßige Bearbeitung auch bei variablen Radien ermöglichen.
