Löcher und Aussparungen innerhalb der Biegezone: Herausforderungen und Lösungen in der modernen Blechbearbeitung
In der modernen Blechbearbeitung stehen wir bei BudExpert täglich vor verschiedenen technischen Herausforderungen. Eine besonders anspruchsvolle Aufgabe ist der Umgang mit Löchern innerhalb der Biegezone.
Diese scheinbar einfache Konstruktionsanforderung kann zu erheblichen Problemen beim Biegen von Blechen führen und erfordert spezielles Know-how sowie durchdachte Lösungsansätze.
Als Experten für Laserschneiden von Blechen und Biegen haben wir umfangreiche Erfahrungen mit dieser Problematik gesammelt.

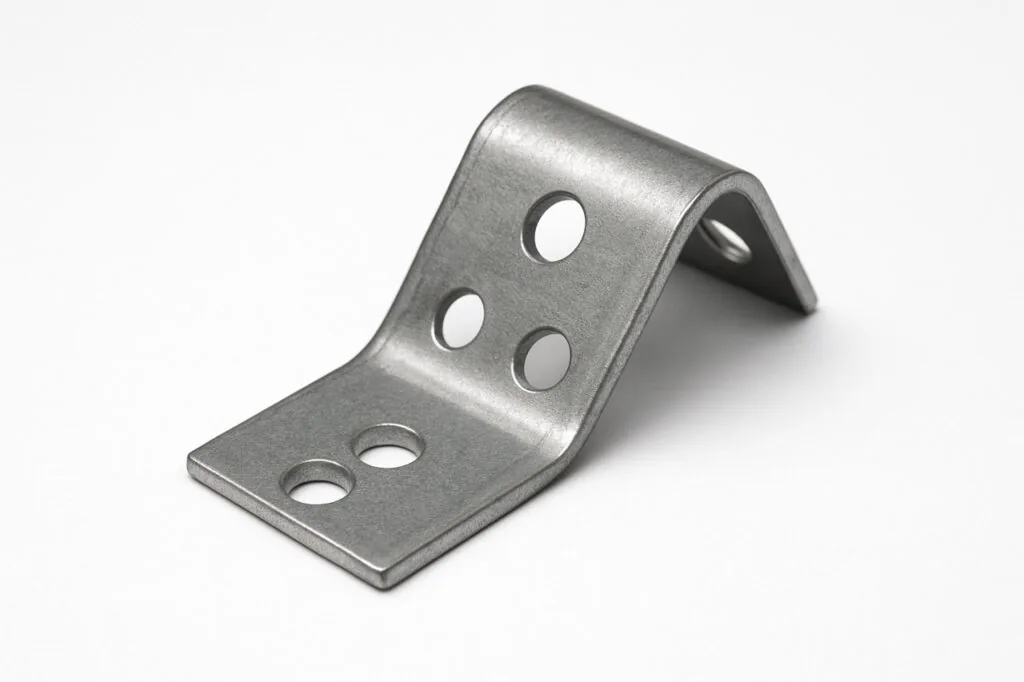

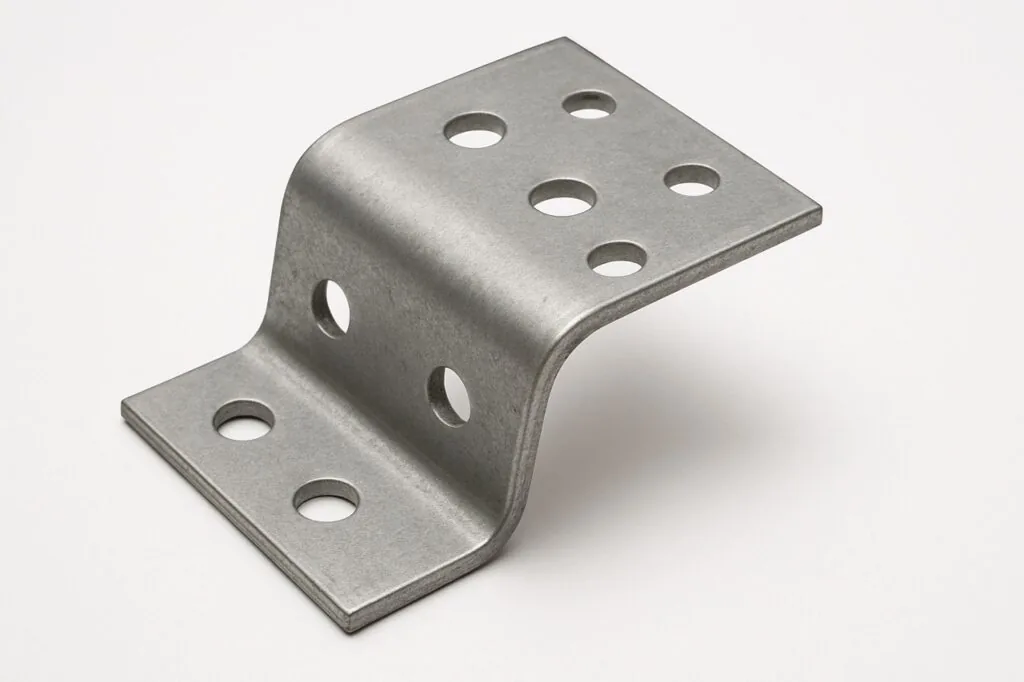

In unserem Portfolio begegnen uns regelmäßig Anforderungen, bei denen sich Bohrungen, Aussparungen oder andere Löcher nahe an der Biegekante befinden.
Warum verursachen Löcher nahe der Biegekante so viele Probleme beim Abkanten?
Die Herausforderungen beim Abkanten von Blechen mit Löchern in der Biegezone sind vielfältig und können die Qualität des Endprodukts erheblich beeinträchtigen. Wenn sich eine Bohrung oder Aussparung in der Nähe der Biegekante befindet, entstehen während des Biegevorgangs ungleichmäßige Spannungsverteilungen im Material.
Materialverformung und Verzug verstehen
Beim normalen Biegevorgang wird das Material auf der Innenseite der Biegung gestaucht, während es auf der Außenseite gedehnt wird. Diese kontrollierten Zugkräfte und Druckkräfte ermöglichen eine gleichmäßige Verformung entlang der Biegelinie. Sobald jedoch ein Loch in diesem Bereich vorhanden ist, wird diese gleichmäßige Kraftverteilung gestört.
Das Material um die Aussparung herum kann den beim Biegen auftretenden Kräften nicht standhalten und beginnt sich zu verziehen.
In der Praxis zeigt sich, dass sich das Material rund um die Bohrungen ungleichmäßig verformt – was häufig zu Rissbildungen oder unerwünschten Deformationen führt. Besonders bei dünneren Materialstärken unter 3 mm wird dieser Effekt verstärkt.
Spezifische Herausforderungen bei verschiedenen Materialien
Bei unserer Arbeit mit Aluminium stellen wir fest, dass das Material aufgrund seiner spezifischen Eigenschaften besonders anfällig für Verformungen nahe der Biegekante ist.
Stahl hingegen zeigt bei dickeren Materialstärken ab 5 mm meist ein stabileres Verhalten, kann aber bei ungünstiger Platzierung der Bohrungen ebenfalls Probleme verursachen.
Die Materialdicke spielt eine entscheidende Rolle: Je dünner das Blech, desto größer ist das Risiko von Verzug der Biegeteile. Bei unseren Blechwannen für die Industrie achten wir daher besonders darauf, dass Löcher einen ausreichenden Mindestabstand zu den Kanten einhalten.
Welche konstruktiven Lösungen gibt es für Löcher in der Biegezone?
Die Lösung des Problems beginnt bereits in der Konstruktionsphase. Durch durchdachte Planung und den Einsatz spezieller Techniken können wir auch anspruchsvolle Geometrien mit Aussparungen in der Nähe der Biegekanten erfolgreich realisieren.
Mindestabstände und Konstruktionsrichtlinien
Ein bewährter Ansatz ist die Einhaltung von Mindestabständen zwischen Loch und Biegekante. Als Faustregel gilt: Der Abstand sollte mindestens das 2,5-fache der Materialdicke betragen. Bei einem 4 mm starken Blech bedeutet dies einen Mindestabstand von 10 mm zur Biegelinie.
Wenn der gewünschte Mindestabstand konstruktiv nicht eingehalten werden kann, setzen wir auf alternative Lösungsansätze wie Biegehilfen oder speziell angepasste Werkzeuge.
Biegehilfen sind temporäre Verstärkungen, die das Material während des Biegevorgangs in kritischen Bereichen stabilisieren. Sie können entweder als aufgeschweißte Verstärkungsbleche oder als separate Formteile ausgeführt sein. Diese werden nach dem Biegen wieder entfernt.
Wasserstrahlschneiden als nachgelagerte Lösung
Ein innovativer Ansatz ist die Verlagerung der Lochherstellung nach dem Biegevorgang. Durch das Wasserstrahlschneiden können wir präzise Ausschnitte auch in bereits gebogenen Bauteilen erzeugen. Dies ermöglicht es, zunächst das Blech ohne Löcher zu biegen und anschließend die benötigten Aussparungen exakt zu platzieren.
Wie bestimme ich die optimale Reihenfolge bei der Fertigung von Blechteilen mit Löchern?
Die Fertigungsreihenfolge hat einen entscheidenden Einfluss auf die Qualität des Endprodukts. Bei BudExpert haben wir standardisierte Prozesse entwickelt, die je nach Bauteilgeometrie und Anforderungen angepasst werden.
Laserschneiden vor dem Biegen: Vor- und Nachteile
Das herkömmliche Vorgehen beim Laserschneiden von Blechen sieht vor, zunächst alle Konturen und Löcher zu schneiden und anschließend zu biegen. Dies funktioniert gut, solange sich die Aussparungen nicht in kritischen Bereichen befinden.
Wenn sich Gewinde oder Bohrungen nahe an Biegekanten befinden, entwickeln wir alternative Fertigungsstrategien. Manchmal ist es sinnvoller, nur die Außenkontur zu schneiden und die problematischen Löcher erst nach dem Biegen zu fertigen.
Toleranzen und Qualitätskontrolle
Die Einhaltung von Toleranzen wird bei Löchern in der Biegezone besonders kritisch. Abhängig von der Materialstärke und der Position der Aussparung können sich die ursprünglich geplanten Maße verändern.
Bei kritischen Abmessungen führen wir Probebiegungen durch, um die optimalen Parameter zu bestimmen. Dies ist besonders wichtig bei Blechkonstruktionen, die in Serie gefertigt werden sollen.
Fazit: Erfolgreiche Umsetzung durch Expertise und Planung
Löcher innerhalb der Biegezone stellen eine anspruchsvolle Aufgabe in der Blechbearbeitung dar, die jedoch mit der richtigen Herangehensweise erfolgreich gemeistert werden kann. Die Kombination aus durchdachter Konstruktion, angepassten Fertigungsverfahren und langjähriger Erfahrung ermöglicht es uns bei BudExpert, auch komplexe Anforderungen zu erfüllen.
Durch unsere vielfältigen Fertigungsverfahren können wir für jede Anforderung die optimale Lösung finden.
Die kontinuierliche Weiterentwicklung unserer Verfahren und die enge Zusammenarbeit mit unseren Kunden ermöglichen es uns, auch zukünftig innovative Lösungen für anspruchsvolle Blechbearbeitungsaufgaben zu entwickeln.
Häufig gestellte Fragen (FAQ)
Kann man Gewinde in der Biegezone nachträglich schneiden?
Ja, das nachträgliche Schneiden von Gewinden nach dem Biegevorgang ist oft die beste Lösung. Dadurch wird das Gewinde nicht durch die Verformung beschädigt und behält seine Funktionalität. Wir empfehlen, vor dem Biegen nur Kernlöcher zu bohren und das Gewinde erst nach dem Formen zu schneiden.
Sind spezielle Oberflächenbehandlungen nach dem Biegen mit Löchern erforderlich?
Bei Bereichen mit erhöhten Spannungen kann eine Nachbehandlung sinnvoll sein. Entgraten ist oft notwendig, da sich an den Übergängen zwischen Loch und Biegung Materialaufwürfe bilden können.
Wie verhält sich perforiertes Blech beim Biegen?
Perforiertes Blech mit vielen kleinen Löchern verhält sich anders als Blech mit einzelnen größeren Löchern. Die vielen kleinen Perforationen können das Material schwächen, ermöglichen aber oft gleichmäßigere Verformungen als einzelne große Aussparungen.
