EDM-Drahtschneiden: Der umfassendste Leitfaden
Das EDM-Drahtschneiden, auch als Drahterodieren oder Wire EDM bekannt, ist eines der präzisesten Schneidverfahren in der modernen Metallbearbeitung. Diese Technologie ermöglicht die Herstellung hoch komplexer Geometrien mit Toleranzen im Mikrometerbereich — und das völlig unabhängig von der Materialhärte.
In diesem umfassenden Leitfaden erklären wir Ihnen alles Wissenswerte über das EDM-Drahtschneiden und seine Einordnung im Vergleich zu anderen Präzisionsschneidverfahren.
Was ist EDM-Drahtschneiden und wie funktioniert das Verfahren?
EDM steht für „Electrical Discharge Machining“ — auf Deutsch elektroerosive Bearbeitung oder Funkenerosion. Beim Drahtschneiden wird Material durch kontrollierte elektrische Entladungen zwischen einem dünnen Metalldraht und dem Werkstück abgetragen.
Im Gegensatz zu mechanischen Schneidverfahren gibt es dabei keinen direkten Kontakt zwischen Werkzeug und Werkstück.
Das Prinzip der Funkenerosion

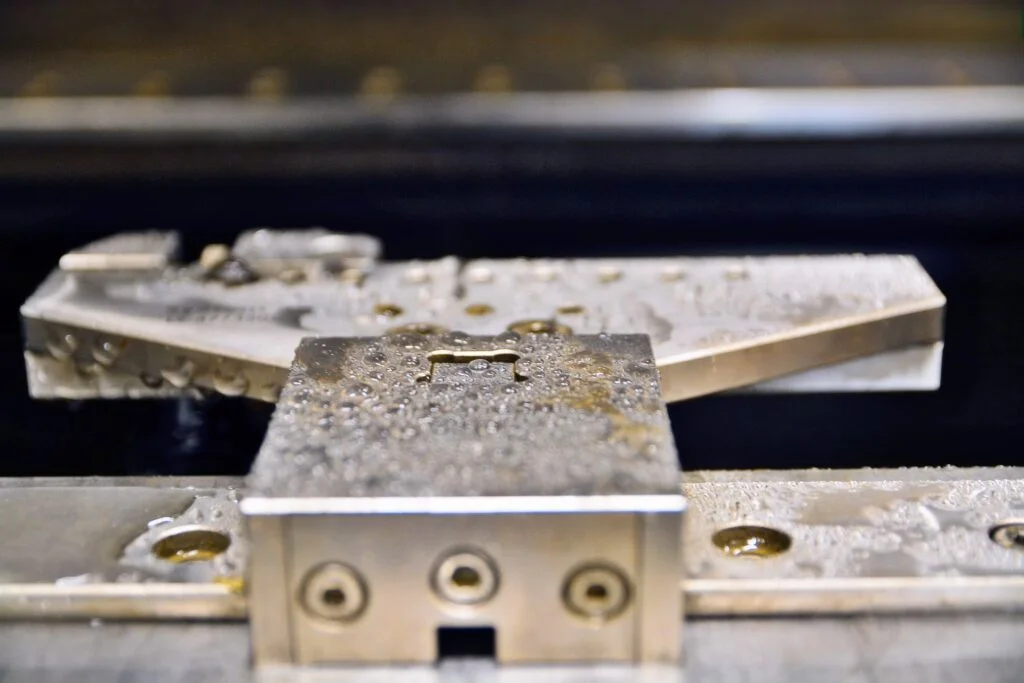

Das Grundprinzip des EDM-Drahtschneidens basiert auf einem physikalischen Phänomen: Wenn zwischen zwei elektrisch leitenden Materialien in einem Dielektrikum (meist deionisiertes Wasser oder Öl) eine ausreichend hohe Spannung anliegt, entstehen elektrishce Durchschläge, sogenannte Funken.
Diese Funken besitzen eine extrem hohe Energiedichte und erreichen lokal Temperaturen von über 10.000 Grad Celsius. Das Material an der Aufprallstelle schmilzt und verdampft schlagartig. Gleichzeitig kühlt das Dielektrikum die Bearbeitungszone und spült die erodierten Partikel weg.
Beim Drahtschneiden dient ein kontinuierlich ablaufender Messingdraht (typischerweise 0,1-0,3 mm Durchmesser) als Elektrode. Dieser Draht wird mit konstanter Geschwindigkeit durch das Werkstück geführt, wobei zwischen Draht und Werkstück ein präzise kontrollierter Spalt von etwa 0,02-0,05 mm eingehalten wird. In diesem Spalt finden mehrere tausend Funkenentladungen pro Sekunde statt, die das Material Partikel für Partikel abtragen.
CNC-Steuerung für höchste Präzision
Moderne Drahterodiermaschinen sind vollständig CNC-gesteuert. Die computergestützte Steuerung ermöglicht die Programmierung komplexester Bahnen mit Genauigkeiten von ±0,002 mm. Die Maschine regelt zahlreiche Parameter automatisch:
- Spannung und Stromstärke der Entladungen
- Drahtvorschub und Drahtspannung
- Spaltbreite zwischen Draht und Werkstück
- Zufuhr und Druck des Dielektrikums
- Bahngeschwindigkeit
Diese präzise Steuerung ist entscheidend für die Qualität des Schnittes. Moderne Anlagen können sogar die Entladungscharakteristik während des Schneidvorgangs anpassen, um unterschiedliche Oberflächengüten zu erzeugen — von der groben Vorbearbeitung bis zur hochglanzpolierten Feinbearbeitung.
Mehrfachdurchgänge für optimale Oberflächenqualität
Ein besonderes Merkmal des EDM-Drahtschneidens ist die Möglichkeit, mehrere Durchgänge durchzuführen. Der erste Durchgang (Schruppen) entfernt den Großteil des Materials mit höheren Entladungsenergien und entsprechend hoher Bearbeitungsgeschwindigkeit. Die folgenden Durchgänge (Schlichten) verwenden reduzierte Entladungsenergien und verbessern die Oberflächengüte sowie die Maßgenauigkeit.
Typischerweise werden 2-4 Durchgänge durchgeführt, wobei jeder Durchgang eine bessere Oberfläche und engere Toleranzen erzeugt.
Welche einzigartigen Vorteile bietet das EDM-Drahtschneiden?
Das Drahterodieren hat spezifische Stärken, die es für bestimmte Anwendungen zur bevorzugten Wahl machen. Diese Vorteile unterscheiden es deutlich von mechanischen oder anderen thermischen Schneidverfahren.
Härteunabhängige Bearbeitung
Der bedeutendste Vorteil des EDM-Drahtschneidens ist die völlige Unabhängigkeit von der Materialhärte. Da der Materialabtrag durch thermische Verdampfung und nicht durch mechanisches Schneiden erfolgt, können gehärtete Stähle mit über 60 HRC ebenso problemlos bearbeitet werden wie weichere Stähle.
Dies eröffnet neue Fertigungsstrategien: Bauteile können zunächst wärmebehandelt und gehärtet werden und anschließend im gehärteten Zustand präzise geschnitten werden. Damit entfallen Verzugsrisiken durch nachträgliches Härten, die bei konventioneller Fertigung auftreten würden.
Besonders bei der Herstellung von Werkzeugen, Stanzwerkzeugen und Gesenken ist diese Eigenschaft von unschätzbarem Wert. Komplexe Innengeometrien können nach der Härtung in die Werkzeuge eingebracht werden, ohne dass die Gefahr von Härteverzug die Maßhaltigkeit beeinträchtigt.
Mikrometergenauigkeit und höchste Wiederholpräzision
EDM-Drahtschneiden erreicht Fertigungstoleranzen von ±2-5 μm bei gleichzeitig einer Wiederholgenauigkeit von ±1 μm. Diese Präzision ist mit mechanischen Verfahren praktisch unerreichbar und selbst mit Laserschneidverfahren nur schwer zu realisieren.
Die hohe Präzision erstreckt sich über die gesamte Bauteilgeometrie. Anders als bei mechanischen Verfahren gibt es keine Werkzeugdurchbiegung, keinen Werkzeugverschleiß während der Bearbeitung und keine unterschiedlichen Schnittkräfte bei variierende Geometrien. Jeder Schnitt erfolgt mit exakt derselben Präzision.
Diese Eigenschaften machen das Verfahren ideal für Passungen mit engen Toleranzen.
Bei BudExpert erreichen wir mit unseren Präzisionsverfahren wie dem Laserschneiden von Blechen ebenfalls hohe Genauigkeiten im Bereich — die für viele industrielle Anwendungen unserer Blechkonstruktionen und Metallbauteile mehr als ausreichend sind. Für ultra-präzise Spezialanwendungen kann jedoch die Drahterosion die bessere Wahl sein.
Gratfreie Schnittkanten ohne mechanische Belastung
Ein weiterer Vorteil des berührungslosen Schneidprinzips ist die vollständige Freiheit von mechanischen Belastungen. Es entstehen keine Schnittkräfte, die das Werkstück verformen könnten. Selbst dünnste Wandstärken oder filigrane Strukturen können ohne Deformation bearbeitet werden.
Die Schnittkanten sind praktisch gratfrei. Die minimale Materialverfestigung an der Schnittfläche (die sogenannte) Randzone ist bei modernen Anlagen nur noch wenige Mikrometer dick und kann bei Bedarf durch Schleichen vollständig entfernt werden.
Diese Eigenschaften sind besonders wertvoll bei der Herstellung von Blechgehäusen und Stahlgehäusen mit komplexen Innenstrukturen, bei denen nachträgliches Entgraten schwierig oder sogar unmöglich wäre.
Komplexe Geometrien mit konstanter Schnittqualität
Das EDM-Drahtschneiden kann nahezu beliebig komplexe 2D-Konturen erzeugen. Enge Radien (bis etwa zum halben Drahtdurchmesser), spitze Winkel, feine Nuten und komplizierte Taschen stellen keinerlei besondere Herausforderungen dar. Die Schnittqualität bleibt über die gesamte Kontur konstant – unabhängig von Radien, Winkeln oder Schnittwechseln.
Auch konische Schnitte und 4-Achsen-Bearbeitungen sind möglich, bei denen der Schnittwinkel über die Werkstückdicke variiert. Dies eröffnet neue konstruktive Freiheitsgrade für komplexe Bauteile.
Für welche Anwendungen ist EDM-Drahtschneiden die optimale Wahl?
Das Drahterodieren hat spezifische Anwendungsgebiete, in denen es seine Stärken voll ausspielen kann. Die Kenntnis dieser Einsatzbereiche hilft dabei zu entscheiden, ob das Verfahren für ein bestimmtes Projekt geeignet ist.
Werkzeug- und Formenbau
Der klassische Einsatzbereich des EDM-Drahtschneidens ist der Werkzeug- und Formenbau. Stanzwerkzeuge, Biegewerkzeuge, Spritzgussformen und Schmiedegesenke werden häufig mittels Drahterosion hergestellt.
Die Möglichkeit, gehärtete Materialien zu bearbeiten, ist hier von zentraler Bedeutung. Stanzwerkzeuge für hochfeste Materialien müssen selbst eine Härte von 60-62 HRC aufweisen. Mit konventionellen Verfahren wäre die Herstellung präziser Schneidkonturen in solch harten Materialien praktisch unmöglich.
Auch komplexe Innengeometrien in Spritzgussformen, die nach der Härtung nicht mehr zugänglich wären, können durch Drahterodieren gefertigt werden. Der Draht wird durch ein vorher gebohrtes Loch eingeführt und kann dann die gewünschte Innenkontur schneiden.
Präzisionsmechanik und Medizintechnik
In der Präzisionsmechanik und Medizintechnik werden höchste Anforderungen an Maßgenauigkeit und Oberflächengüte gestellt. Zahnräder für hochpräzise Getriebe, Führungselemente, chirurgische Instrumente und Implantate werden oft durch Drahterodieren gefertigt.
Die Möglichkeit, Titan und andere schwer zerspanbare Werkstoffe präzise zu bearbeiten, macht das Verfahren für die Medizintechnik besonders wertvoll. Auch die gratfreien Schnittkanten sind in diesem Bereich von großer Bedeutung.
Luft- und Raumfahrt
In der Luft- und Raumfahrtindustrie werden EDM-geschnittene Bauteile für hochbelastete Komponenten eingesetzt. Turbinenscheiben, Triebwerksteile und Strukturkomponenten aus Superlegierungen, die mechanisch kaum zu bearbeiten sind, lassen sich durch Drahterodieren präzise fertigen.
Die reproduzierbare Qualität und die lückenlose Dokumentierbarkeit des CNC-gesteuerten Prozesses erfüllen die strengen Qualitätsanforderungen der Luftfahrt.
Prototypenbau und Kleinserienfertigung
Für Prototypen und Kleinserien ist EDM-Drahtschneiden ebenfalls interessant, da keine teuren Werkzeuge angefertigt werden müssen. Die CNC-Programmierung erfolgt direkt aus den CAD-Daten, und Änderungen können schnell umgesetzt werden.
Allerdings ist zu beachten, dass die Bearbeitungsgeschwindigkeit des Drahterodierens relativ niedrig ist. Für größere Serien oder einfachere Geometrien sind oft andere Verfahren wirtschaftlicher.
Fazit
Das EDM-Drahtschneiden ist ein hochpräzises Fertigungsverfahren mit einzigartigen Eigenschaften. Die Kombination aus mikrometergenauer Bearbeitung, Härteunabhängigkeit und gratfreien Schnittkanten macht es für spezifische Anwendungen unverzichtbar — insbesondere im Werkzeugbau, in der Präzisionsmechanik und bei der Bearbeitung von Hochleistungswerkstoffen.
Bei BudExpert kombinieren wir verschiedene bewährte Fertigungstechnologien zu optimalen Prozessketten. Unser Laserschneiden von Blechen, Rohren und Profilen, Wasserstrahlschneiden, Biegen sowie professionelles Schweißen ermöglichen die wirtschaftliche und qualitativ hochwertige Fertigung von Blechkonstruktionen, Metallteile nach Maß, Blechgehäuse, Stahlgehäuse, Stahlbühnen und weitere Produkte wirtschaftlich und in höchster Qualität zu fertigen.
Häufig gestellte Fragen (FAQ)
Welche Materialien können mit EDM-Drahtschneiden bearbeitet werden?
EDM-Drahtschneiden kann alle elektrisch leitfähigen Materialien bearbeiten, unabhängig von deren Härte. Dazu gehören alle Stahlsorten (einschließlich gehärteter Werkzeugstähle bis 68 HRC), Titan und Titanlegierungen, Hartmetalle, Inconel und andere Superlegierungen, Kupfer und Kupferlegierungen sowie Aluminium. Nicht leitfähige Materialien wie Keramik, Kunststoffe oder Glas sind nicht erodiert werden.
Wie dick können Werkstücke maximal mit Drahterodieren geschnitten werden?
Die maximale Schneiddicke beim EDM-Drahtschneiden liegt typischerweise bei 300-400 mm, abhängig von der Maschinenkonstruktion. Die meisten Serienmaschinen sind für Dicken bis 200-250 mm ausgelegt. Die praktische Wirtschaftlichkeitsgrenze liegt jedoch deutlich niedriger, etwa bei 100-150 mm. Bei sehr dicken Werkstücken steigen die Bearbeitungszeiten exponentiell, und die Spülwirkung des Dielektrikums wird zunehmend kritisch. Für dickere Materialien sind oft Senkerodieren oder mechanische Verfahren wirtschaftlicher.
Welche Rolle spielt das Dielektrikum beim EDM-Drahtschneiden?
Das Dielektrikum (meist deionisiertes Wasser, seltener Öl) erfüllt mehrere zentrale Funktionen:
- Es isoliert elektrisch zwischen Draht und Werkstück und ermöglicht so kontrollierte Funkenentladungen.
- Es kühlt die Bearbeitungszone und das Werkstück.
- Es spült die erodierten Partikel aus dem Arbeitsspalt.
- Es stabilisiert den Bearbeitungsprozess.
Die Qualität und Aufbereitung des Dielektrikums ist kritisch für die erreichbare Bearbeitungsqualität. Verunreinigungen oder falsche Leitfähigkeit führen zu instabilen Entladungen und schlechteren Ergebnissen. Moderne Anlagen verfügen über aufwendige Aufbereitungssysteme mit Filtration, Ionenaustauschern und Temperaturregelung.
