Alles, was Sie über den Biegeradius von Blechen wissen müssen

Das Biegen von Blechen ist eines der fundamentalsten Verfahren in der Metallverarbeitung, und der Biegeradius spielt dabei eine entscheidende Rolle für die Qualität und Präzision des Endprodukts.

Von der Herstellung von Metallteilen nach Maß bis hin zu komplexen Blechkonstruktionen – das Verständnis des Biegeradius ist essentiell für jeden erfolgreichen Biegeprozess.

Der Biegeradius bezeichnet den Innenradius einer Biegung und bestimmt maßgeblich, wie sich das Metall während des Biegevorgangs verhält. Je nach Materialtyp, Blechdicke und gewünschtem Winkel muss der Mindestbiegeradius sorgfältig berechnet werden, um Risse zu vermeiden und die gewünschte Form zu erreichen.

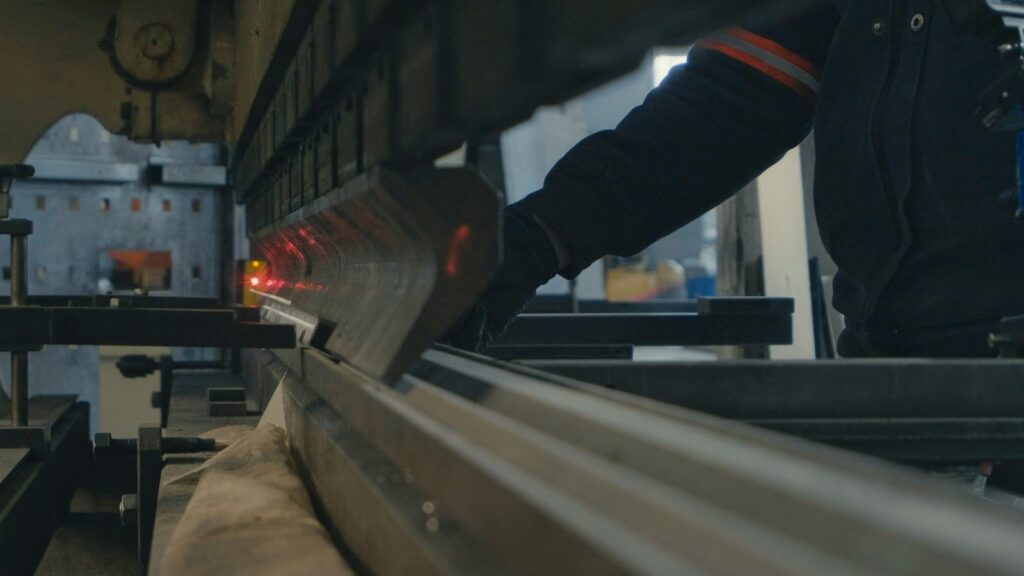

Bei BudExpert nutzen wir modernste Abkantpressen und viele unterschiedliche Blechbiegeverfahren, um auch die komplexesten Blechteile präzise zu formen.

Warum ist der richtige Biegeradius entscheidend für erfolgreiche Blechverarbeitung?

Der Biegeradius beeinflusst nicht nur die Optik des fertigen Blechteils, sondern auch dessen mechanische Eigenschaften und Haltbarkeit.

Die Physik hinter dem Biegen von Blechen

Beim Biegen des Blechs entstehen auf der Außenseite der Biegung Zugspannungen, während auf der Innenseite Druckspannungen auftreten. Die neutrale Achse liegt zwischen diesen beiden Bereichen und bleibt während der Verformung unverändert.

Diese Kompression auf der Innenseite und Dehnung auf der Außenseite bestimmen den minimalen Biegeradius, den ein Blech ohne Beschädigung verkraften kann.

Der K-Faktor spielt eine wichtige Rolle bei der Berechnung der Biegezugabe. Er beschreibt die Position der neutralen Achse innerhalb der Blechdicke und hilft bei der Bestimmung der Gesamtlänge des Blechs aufgrund der Biegung. Bei unseren Projekten für Rohr- und Profilkonstruktionen berücksichtigen wir diese physikalischen Grundlagen, um präzise Abmessungen zu gewährleisten.

Materialabhängige Biegeradien

Je nach Materialart und -dicke variieren die möglichen Biegeradien erheblich.

Aluminium lässt sich zum Beispiel leichter biegen als Edelstahl, da es eine geringere Festigkeit aufweist. Beim Laserschneiden von Blechen und dem anschließenden Biegen müssen wir diese Materialeigenschaften stets berücksichtigen.

Dünne Bleche mit geringer Blechdicke können in der Regel mit kleineren Biegeradien gebogen werden, während dicke Bleche mehr Kraft benötigen und größere Radien erfordern. Die Rückfederung – das teilweise Zurückfedern des Materials in seine ursprüngliche Form – muss ebenfalls in die Berechnung miteinbezogen werden.

Welche Biegemethoden eignen sich für verschiedene Anwendungen?

Jede Biegemethode hat ihre spezifischen Vorteile und Anwendungsbereiche.

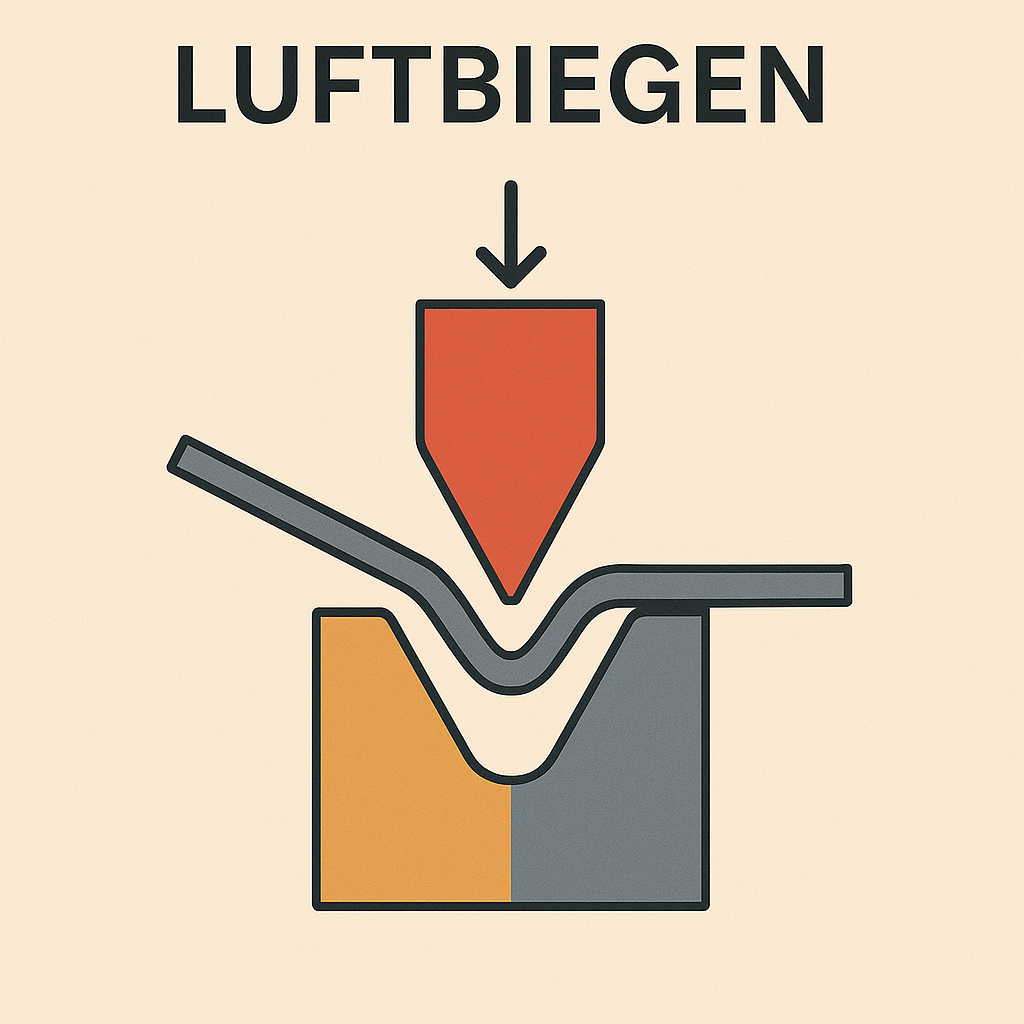

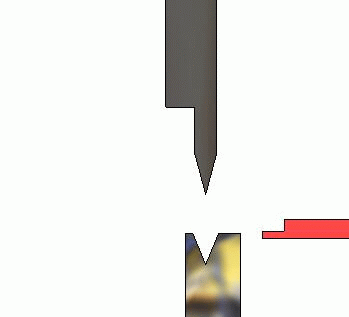

1. Luftbiegen

Das Luftbiegen ist eine der am häufigsten verwendeten Methoden zur Blechbearbeitung. Dabei drückt der Stempel das Blech mit kontrollierter Kraft an, ohne es vollständig in die Matrize zu pressen.

Der Vorteil des Luftbiegens liegt in seiner Flexibilität – wir können Blechteile mit unterschiedlichen Winkeln produzieren, ohne die Werkzeuge wechseln zu müssen.

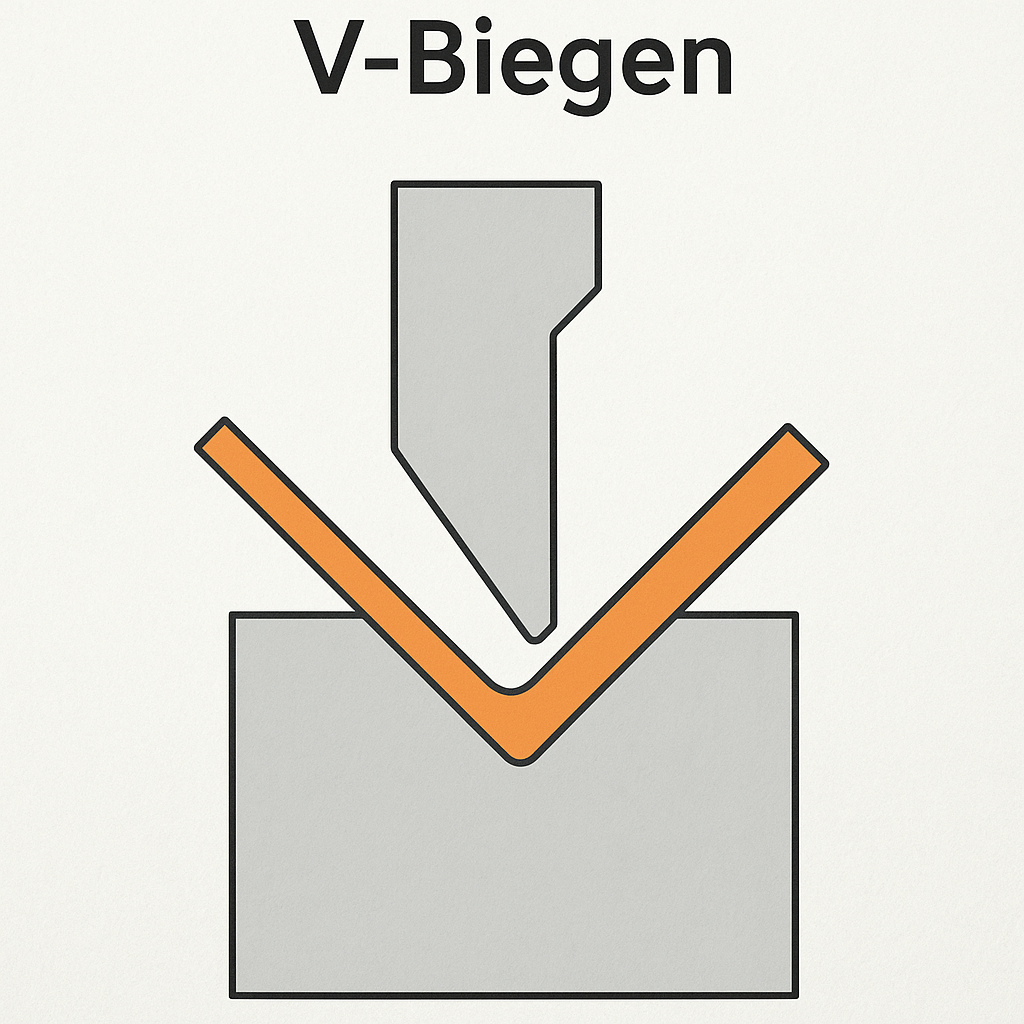

2. V-Biegen

Beim V-Biegen wird das Blech vollständig in die Matrize gepresst, wodurch präzise und wiederholbare Winkel entstehen.

Diese Methode eignet sich besonders für Blechteile, die exakte Abmessungen erfordern. Die Matrizenöffnung bestimmt dabei den Biegeradius und den erreichbaren Winkel.

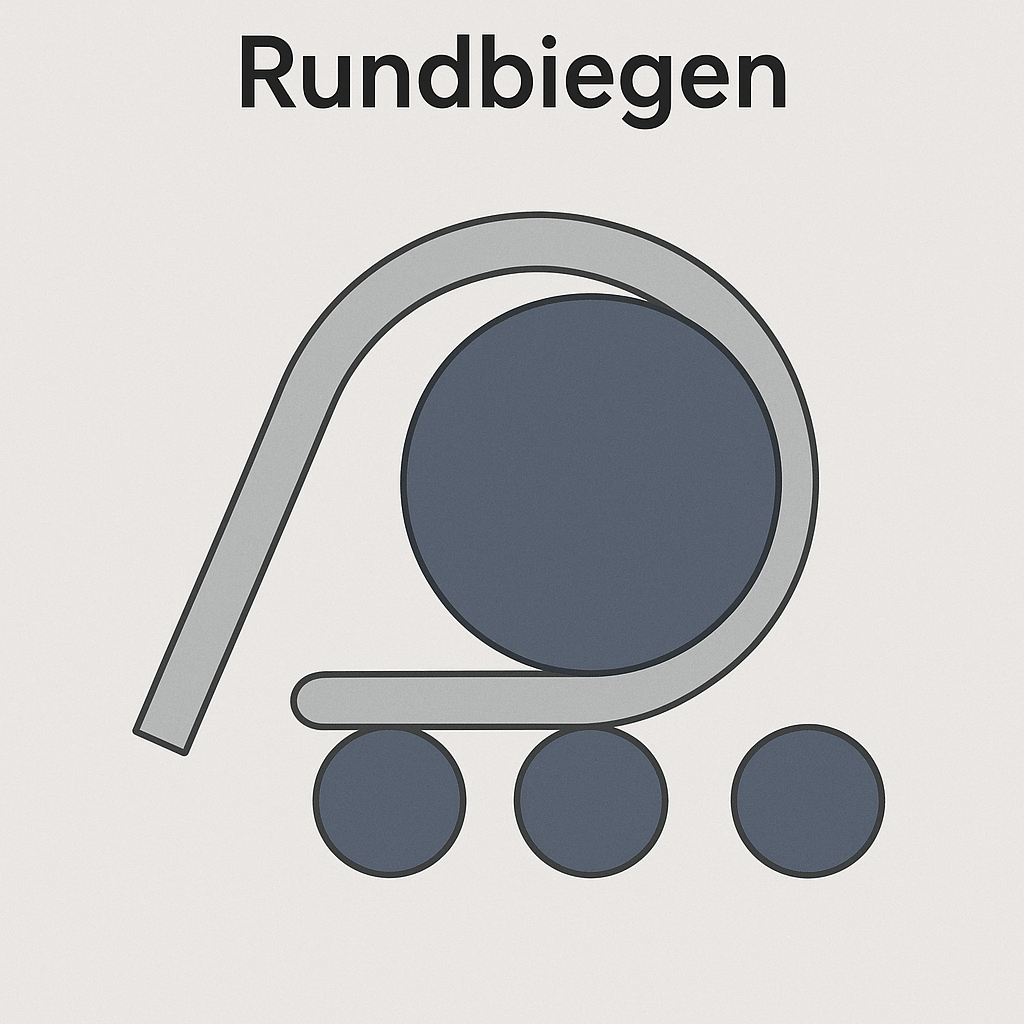

3. Rundbiegen

Beim Rundbiegen handelt es sich um eine spezialisierte Biegemethode, die bei BudExpert häufig für die Herstellung zylindrischer Bauteile und kreisförmiger Konstruktionen eingesetzt wird.

Anders als beim konventionellen Abkanten wird beim Rundbiegen das Blech kontinuierlich um eine Walze oder einen Dorn gebogen, wodurch gleichmäßige Radien und perfekte Rundungen entstehen.

Ein besonderer Vorteil des Rundbiegens liegt in der gleichmäßigen Spannungsverteilung im Material. Da die Verformung kontinuierlich erfolgt, entstehen weniger lokale Spannungsspitzen als beim abrupten V-Biegen.

Wie berechnet man den optimalen Biegeradius für verschiedene Projekte?

Die Berechnung des optimalen Biegeradius erfordert das Verständnis verschiedener Faktoren, die das Biegen von Blechen beeinflussen.

Grundlagen der Biegeradius-Berechnung

Der Mindestbiegeradius hängt primär von der Blechdicke, dem Materialtyp und der Biegeachse ab.

Als Faustregel gilt: Der Innenradius sollte mindestens das 0,5- bis 2-fache der Blechdicke betragen. Bei Edelstahl und anderen hochfesten Materialien können größere Radien erforderlich sein.

Die Biegelinie muss so positioniert werden, dass ausreichend Abstand zu Löchern und Schlitzen eingehalten wird. Löcher nahe an einer Biegung können zu Spannungskonzentrationen und Rissen führen.

Einfluss der Faserrichtung

Die Ausrichtung der Biegelinie in Relation zur Faserrichtung des Materials beeinflusst sowohl die erforderliche Biegekraft als auch den minimal möglichen Biegeradius.

Bleche, deren Biegelinie parallel zur Faserrichtung liegt, erfordern weniger Biegekraft als solche mit quer verlaufender Biegelinie.

Berücksichtigung der Rückfederung

Die Rückfederung ist ein wichtiger Faktor, der bei der Berechnung des Biegewinkels berücksichtigt werden muss. Nach dem Biegen kehrt das Metall teilweise in seine ursprüngliche Form zurück.

Je nach Materialart und -dicke kann die Rückfederung zwischen 1° und 10° betragen.

Software-gestützte Berechnung

Moderne CAD-Software hilft bei der Bestimmung des optimalen Biegeradius und der Biegezugabe. Diese Tools berücksichtigen Materialparameter, Blechdicke und Biegemethode, um die Gesamtlänge des Blechs vor der Bearbeitung zu berechnen.

Praktische Anwendungen und Qualitätskontrolle

In der täglichen Praxis bei BudExpert zeigt sich, dass das Metall je nach Anwendung unterschiedliche Anforderungen an den Biegeradius stellt. Von filigranen Blechgehäusen bis hin zu robusten Industriekonstruktionen – jedes Projekt erfordert eine individuelle Herangehensweise.

Qualitätssicherung beim Biegeprozess

Die Kontrolle des Biegeradius erfolgt durch verschiedene Messtechniken. Radius-Lehren, digitale Messgeräte und optische Systeme helfen uns dabei, die Einhaltung der Spezifikationen zu überprüfen.

Bei kritischen Anwendungen, beispielsweise bei der Herstellung von Sicherheitsbauteilen, führen wir zusätzliche Materialprüfungen durch.

Fehlervermeidung und Troubleshooting

Häufige Probleme beim Biegen von Blechen sind Risse, ungleichmäßige Radien oder Abweichungen vom gewünschten Winkel. Diese entstehen oft durch falsche Werkzeugauswahl, ungeeignete Biegeparameter oder Materialfehler.

Dank unserer Erfahrung mit unterschiedlichsten Biegemethoden erkennen wir potenzielle Probleme frühzeitig und können ihnen gezielt entgegenwirken.

Fazit

Der Biegeradius ist ein kritischer Parameter beim Biegen von Blechen, der maßgeblich über Erfolg und Qualität des Endprodukts entscheidet.

Bei BudExpert kombinieren wir langjährige Erfahrung mit modernster Technologie, um Blechen jeder Art die gewünschte Form zu verleihen.

Dass sich das Blech endgültig in die gewünschte Form biegen lässt, dass der Stempel das Blech optimal verformt und dass das Metall seine mechanischen Eigenschaften behält – all das erreichen wir durch sorgfältige Planung und präzise Ausführung. Vertrauen Sie auf unsere Expertise bei Ihrem nächsten Biege-Projekt!
